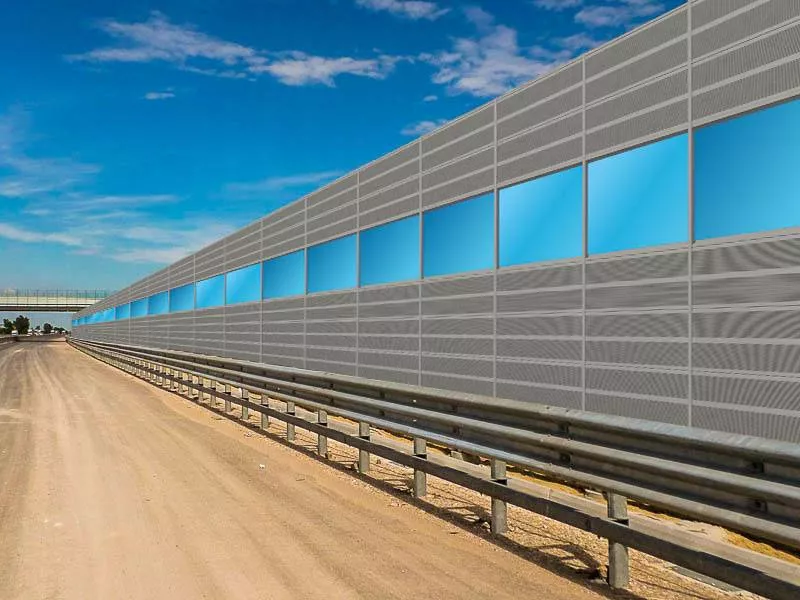

Шумозащитные экраны на автомобильных дорогах

Автор:admin

Дек 30, 2023

Основным источником городского шума является транспорт. Решить проблему акустического загрязнения среды помогает установка шумозащитных экранов на автомобильных дорогах https://rid-road.ru/catalog/shumozawitnye-ekrany/. Конструкция шумозащитных заборов состоит из двух основных элементов – сплошного шумозащитного полотна и фундамента.

Шумозащитное полотно включает в себя акустические панели и несущие стойки. Панели выполняют функцию снижения уровня шума в расчетных точках до санитарных норм. Стойки экранов – конструктивный каркасный элемент для фиксации панелей и передачи нагрузки на фундамент. При установке шумозащитного полотна на искусственном сооружении нагрузка передается на элементы сооружения, фундамент не используется.

Акустические характеристики используемых в экране панелей определяются на стадии проектирования, исходя из требований защиты, замеров уровней шума и соответствующих расчетов. Панели принято подразделять на шумоотражающие и шумопоглощающие.

Принцип действия шумоотражающих панелей – возврат звуковой волны к источнику шума. Панели могут быть прозрачными из оргстекла, триплекса или поликарбоната и глухими металлическими из стальных и алюминиевых сплавов.

Шумоотражающие панели гасят большую часть падающих на них звуковых волн. Между металлическими листами многослойной конструкции панели укладывается огнеупорный материал с высоким коэффициентом звукопоглощения. Для возможности прохождения звуковой волны внутрь панели металлический лист, обращенный к источнику шума, подвергается перфорации.

На автодорогах наибольшим спросом пользуются конструкции с применением панелей различного вида. На сложных участках рекомендована установка прозрачных экранов, обеспечивающих хорошую освещенность дороги и обзор местности.

В шумозащитных экранах используются несущие стойки прямой, угловой и радиусной формы. Верхняя граничная поверхность может быть с надстройкой и без неё. Наличие козырька повышает акустическую эффективность экрана, являясь дополнительной преградой звуковой волне. Тип и габариты стойки определяются высотой экрана (до 8 метров), протяженностью шумозащитного полотна, расстоянием между стойками и климатическими условиями места установки.

Стойки изготавливаются из стального двутавра или стальной трубы квадратного сечения. Высота и толщина металла выбирается на стадии проектировки. В нижней части к стойке приваривается жесткий фланец для крепления к фундаменту. Для защиты от коррозии и атмосферного воздействия стойки, как и все другие металлические элементы конструкции, подвергаются горячему цинкованию в заводских условиях. По желанию заказчика возможна грунтовка изделий с последующей порошковой покраской. На стойках предусматриваются пазы, фланцы и другие элементы для надежного крепления к ним акустических панелей.

Фундамент под монтаж шумозащитного полотна готовится заранее. Он может быть глубокого и мелкого заложения. Визуально фундамент подразделяется на видимую и невидимую части. Видимая часть поддерживает акустическую эффективность экрана, перекрывая зазор между нижней частью защитного полотна и изменяющимся профилем дороги.

Все конструктивные элементы шумозащитных экранов должны обладать прочностными, антивандальными и огнеупорными характеристиками. Они определяются требованиями и рекомендациями ГОСТ 32957, ОДМ 218.8.011–2018, СТО АВТОДОР 2.9–2014 и другими документами.
